デスク環境構築/モニター裏クランプ改善

ども、さちあらんです。

最近ちょくちょくとデスク環境を再度弄ったりしてますが、今回はサブモニターを支えてる「モニター裏クランプ」の改善をしました。

以前紹介していたモニター裏クランプの仕組みはこちら↓

aran1192.net

今回参考にした改善方法はこちらの動画を参考にしました↓

youtu.be

以前もこの方の方法をほぼ真似して再現していたのですが、実はマグネットで吸着させるやり方は実は

「上下や角度は付けやすけど、前後の調整がすごく難しい」

という欠点がありましたが、この動画で紹介されてるやり方は

３D軸を２軸で調整するので前後左右、傾きも直感的に調整できる

というメリットがあります。

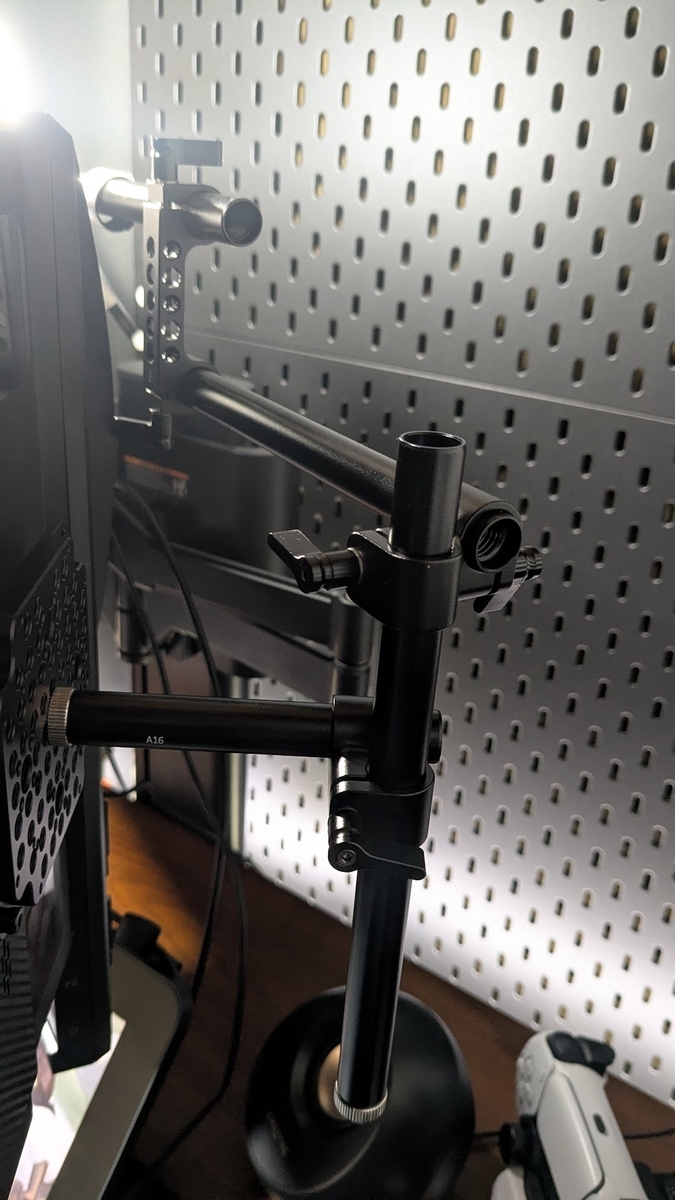

実際取り付けた映像がこちら。以前の方法だと前後位置をクランプ全体で調整しないとだったのが、モニターについてるクランプを前後させるだけなのですごく楽です。

また、以前よりパーツを減らせたので軽量化にもなってるかと思います。使ってるアイテムは以前の記事の物ばかりですが、簡単にいうと

・横に延長できるクランプを１本

・縦に調整する用のクランプを１本

・モニターから伸びるクランプを１本

この３本で構成されてるので、位置や角度は思ってるよりも簡単に調整できます。ただモニターからクランプを伸ばすのにはちょっと特殊なアイテムを使います。

それがこちら↓

CAMVATE カメラチーズマウントプレート 多目的 標準75mm VESAマウントに対応 - 3031

モニター裏にVESA規格、特に75ｍｍ幅限定ではありますがこちらを取り付けて

CAMVATE 汎用ダブルヘッドスタッド 1/4"オス変換M12オスネジアダプター ステンレススチール製 DSLRカメラリグ用（2個）

このいっぱい開いてる穴がこの1/4ネジの規格なので好きな位置に取り付けれます。まぁ、大体真ん中あたりが無難かと思います。

そしてこのネジの対面のM12ネジがこのクランプの規格と合致してるので取り付けれる訳ですね。

SmallRig 15mmロッド（M12ネジ穴-10cm）4インチ ブラック 15mmロッドシステム アルミニウム 2本入り カメラアクセサリー1049 [並行輸入品]

ただ、これより軽量のカーボン製のはM12ネジが付いてないはずなので、買う際は

「アルミニウム製」で両方の穴に「M12ネジが使用できる記載があるかどうか」を確認してくださいね。結構お高いものなので買い間違え注意で。

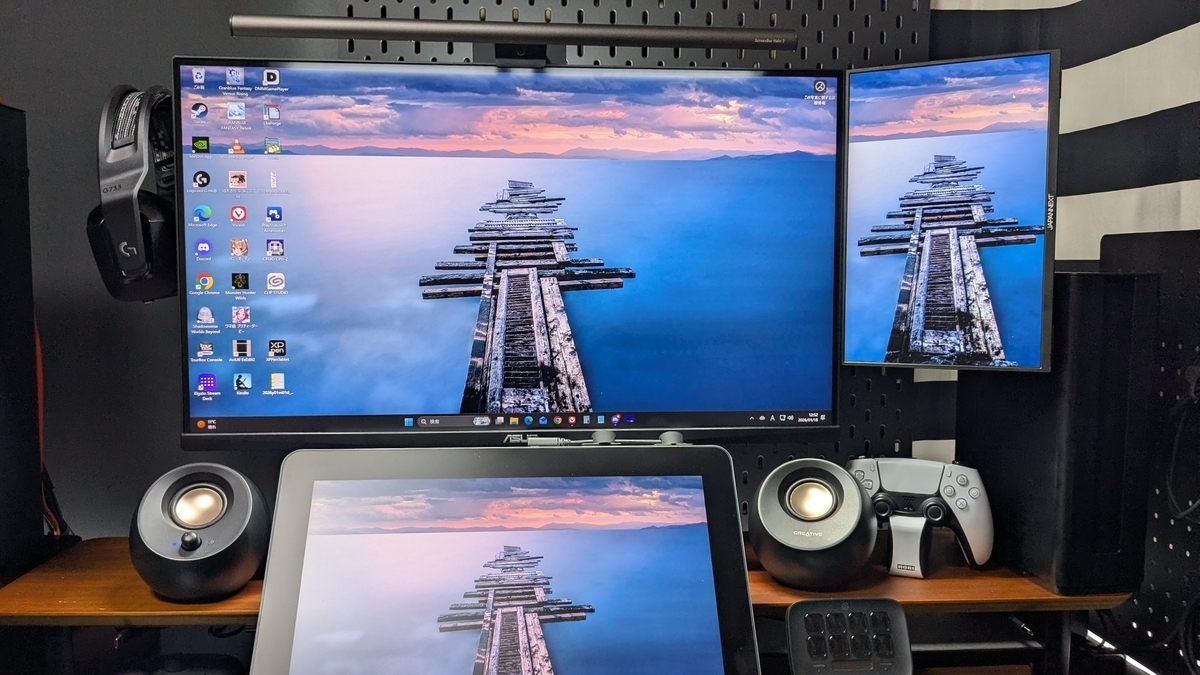

そして完成したのがこちら↓

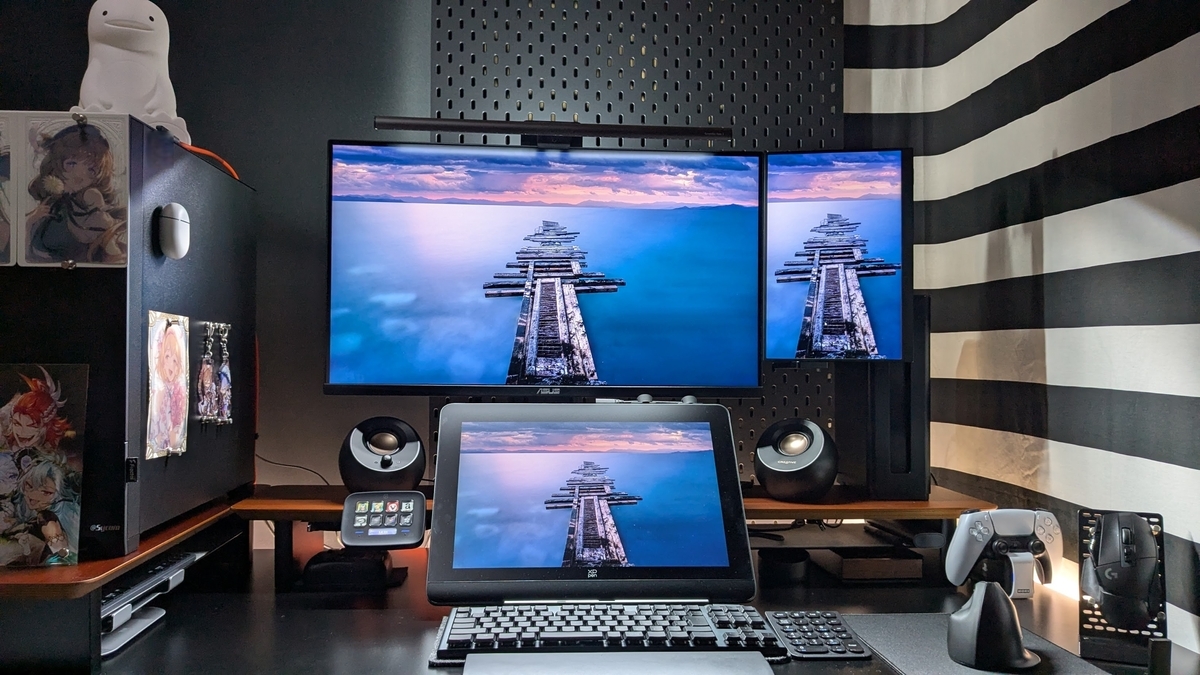

どこが変わったの？ってなりますが、実は以前の配置だとメインモニターが５ｃｍほど左側だったのですよ。

↑液タブの中心とメインモニターの中心を比べてもらうとわかってもらえるかと

ただモニターを横にずらすにはサブモニターがルーターボックスにぶつかってしまう問題があって、諦めるしかないか…って思った所にこの設置方法を見て

「これならサブモニターにもっと角度をつけさせれば、メインモニターを横にずらせる！」

と、いうことで行動に移した訳ですね。

ただ一点だけ注意で、自分のようにエルゴトロン TRACEを使ってる方は動画のようなメインモニター裏の設置ができません。

理由は

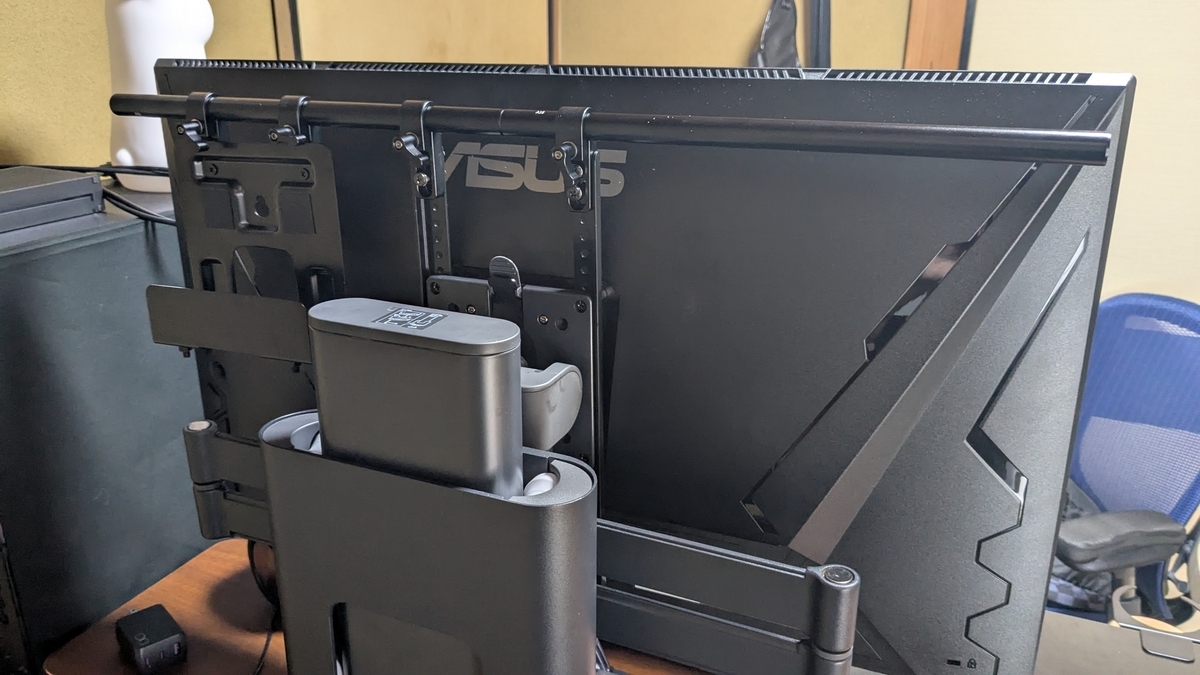

TRACEのアーム部分を下げるとこのような設置ができなくなる問題です。特にモニター裏の電源を置くスペースをこのクランプの

「上に取り付ける方法を考えないといけない」

のがすごく面倒です。なので通常のモニターアームなら問題になりませんが、自分と同じようにTRACEを使いたい方はこの方式が一番問題なく設置できます。設置に使ってるアイテムに関しては繰り返しですがこちらの記事を参考に↓

aran1192.net

そしてモニター横に隙間ができたので、クランプ延長してヘッドホンをかけて、お手軽カウンターウェイトをかけております。

本当ちょっとした変化と改善ですが、もしサブモニターを別のものに変えたいと思った時の調整方法が以前よりか遥かにやりやすくなるので、VESA規格付きモバイルモニターをこのように設置する方法、かなりオススメです。

ただ、２４インチとかの大きいモニターは流石に保持できないと思いますので、やっても動画の１６インチで１ｋｇを越えないレベルのモバイルモニターでお試しください。

あと自分はまだやってませんが、今後買い足す予定のアイテムがこちら

SMALLRIG ロッドキャップ M12エンドキャップ M12スレッド対応 4個セット -1617 [並行輸入品]

クランプ先端に取り付ければ、万が一締め付けが甘くなってしまった時の保険、抜け落ち防止のために付けておこうかと。安全大事です。
